材 料：不锈钢304 ;盖封螺母：不锈钢304
护 圈：TPE;密封垫：改性橡胶；软管护口：不锈钢
产品特性：可防水、防尘、抗盐、耐酸碱、油、脂及一般溶剂
温度范围：-40℃至105℃
防护等级：IP66
软管护套与软管相扣紧的设计，装配省时、便利、抗拉力强。
需注明软管规格及螺纹尺寸
材 料：不锈钢304 ;盖封螺母：不锈钢304
护 圈：TPE;密封垫：改性橡胶；软管护口：不锈钢
产品特性：可防水、防尘、抗盐、耐酸碱、油、脂及一般溶剂
温度范围：-40℃至105℃
防护等级：IP66
软管护套与软管相扣紧的设计，装配省时、便利、抗拉力强。
需注明软管规格及螺纹尺寸

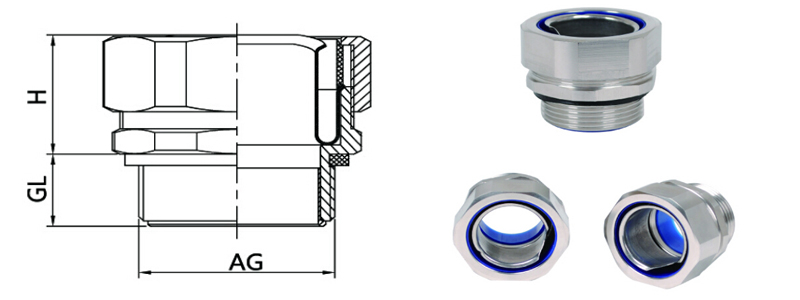

产品规格
|
适配软管尺寸 For conduit size |
英制螺纹 English thread |
螺纹 长度 GL |
公制螺纹 Metric thread |
螺纹长度 GL |
德制螺纹 PG |
扳手尺寸 Wrench size |
包装 Std.Pkg PCS |
|
| Metric 公制 | 英制 English | |||||||
| NBGS-01M（M12*1.5，ø6) | NBGS-01G（G1/4，ø6） | G1/4" | 7 | M12/M14 | 7 | PG7 | 18/16 | 100 |
| NBGS-02M（M14*1.5，ø8） | NBGS-02G（G3/8，ø8） | G3/8" | 7 | M14/M16 | 8 | PG9 | 24/22 | 50 |
| NBGS-03M（M16*1.5，ø10） | NBGS-03G（G3/8，ø10） | G3/8" | 7 | M16 | 8 | PG9 | 24/22 | 50 |
| NBGS-04M（M18*1.5，ø13） | NBGS-04G（G3/8，ø13） | G3/8" | 10 | M18/M20 | 10 | PG11/PG13.5 | 26 | 50 |
| NBGS-05M（M20*1.5，ø16） | NBGS-05G（G1/2，ø16） | Gl/2" | 12 | M20/M22/M24 | 10 | PG13.5/PG16 | 30 | 50 |
| NBGS-06M（M25*1.5，ø20） | NBGS-06G（G3/4，ø20） | G3/4" | 12 | M25/M27/M30 | 12 | PG21 | 35 | 25 |
| NBGS-08M（M32*1.5，ø25） | NBGS-08G（G1，ø25） | G1" | 14 | M32/M33/M36 | 12 | PG29 | 43 | 20 |
| NBGS-10M（M36*2.0，ø32） | NBGS-10G（G1 1/4,ø32） | G11/4" | 14 | M36/M40/M42/M48 | 14 | PG29 | 52 | 10 |
| NBGS-12M（M48*2.0，ø38） | NBGS-12G（G1 1/2,ø38） | G11/2" | 16 | M48/M50 | 14 | PG36/PG42 | 60 | 10 |
| NBGS-16M（M63*1.5，ø51） | NBGS-16G（G2，ø51） | G2" | 16 | M60/M63/M64/M72 | 15 | PG48 | 75 | 5 |
| NBGS-20M（M75*1.5，ø64） | NBGS-20G（G2 1/2,ø64） | G21/2" | 24 | M76 | 20 | 89/87 | 2 | |
| NBGS-24M（M80*2.0，ø75） | NBGS-24G（G3，ø75） | G3" | 25 | M88 | 22 | 102/97 | 2 | |
| NBGS-32M（M114*2.0，ø100） | NBGS-32G（G4，ø100） | G4" | 25 | M114 | 28 | 133/128 | 2 | |
