耐扭电缆接头 MGB-SR

特点:防电缆折弯角度过大

---

螺牙规格:公制螺牙(Metric),德制螺牙(DIN PG),美制螺牙(NPT),英制螺牙（G）。

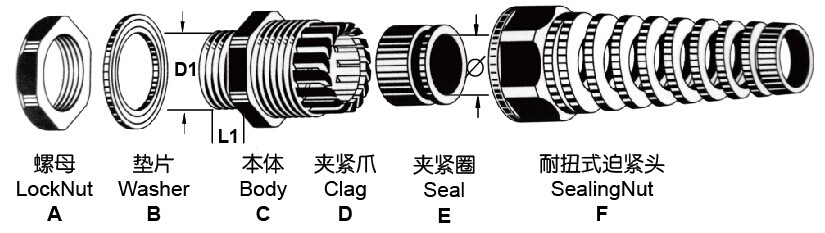

产品材质:A.C.D.F部位均采用环保尼龙66(NYLON66)原料制成.B.E采用耐老化橡胶材质。
产品认证:欧洲CE, 欧洲环保SGS,REACH,REACH。
防火等级:UL94V-2。
工作温度:静态-40°C至85°C。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。
颜色种类:浅灰色(RAL7035)、黑色(RAL9005)。
产品特性:本产品迫紧头为螺旋式结构，用于手控或移动设备防电缆过度弯曲损坏电缆设计用。夹紧爪与夹紧圈一体成型之设计,配合防松迫紧头装配省时便利,夹紧电缆范围大,固定电缆抗拉力超强, 气密性更完美,可沉于水下持续防水、水上防尘、户外耐老化UV过1000小时，耐化学物质与一般溶剂。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
更多选择:可根据用户要求订制不同的夹紧圈孔径。

产品规格

型号  Item No.		螺牙规格 Thread	适应电  缆外径  CableRange Φ	螺纹外径 Thread O.D.  D1	机板口径 Panel  Mounting Hole	螺纹长度 Thread  Length  L1	板手 Spanne r size A&F
黑色 Black	灰白色 White
MGB12S-06-SRB	MGB12S-06-SRG	M12*1.5	3-6	12	12-12.3	8.5	18/19
MGB16-10-SRB	MGB16-10-SRG	M16*1.5	5-10	16	16-16.3	10	22/22
MGB20-14-SRB	MGB20-14-SRG	M20*1.5	8.5-14	20	20-20.3	11	33/27
MGB25-18-SRB	MGB25-18-SRG	M25*1.5	12.5-18	25	25-25.3	11.5	33/33
MGB12L-07-SRB	MGB12L-07-SRG	M12*1.5	3-8	12	12-12.3	15	18/19
MGB16L-10-SRB	MGB16L-10-SRG	M16*1.5	5-10	16	16-16.3	15	22/22
MGB20L-14-SRB	MGB20L-14-SRG	M20*1.5	8.5-14	20	20-20.3	15	33/27
MGB25L-18-SRB	MGB25L-18-SRG	M25*1.5	12.5-18	25	25-25.3	15	33/33
德制螺牙PG
PGB7S-06-SRB	PGB7S-06-SRG	PG7	3-6	12.5	12.5-12.8	8	18/19
PGB9-08-SRB	PGB9-08-SRG	PG9	4-8	15.2	15.2-15.5	10	22/20
PGB11-10-SRB	PGB11-10-SRG	PG11	5-10	18.6	18.6-18.9	10	22/22
PGB13.5-12-SRB	PGB13.5-12-SRG	PG13.5	6-12.5	20.4	20.4-20.7	10	24/22
PGB16-14-SRB	PGB16-14-SRG	PG16	8.5-14	22.5	22.5-22.8	10.8	33/35
PGB21-18-SRB	PGB21-18-SRG	PG21	12.5-18	28.3	28.3-28.7	12	33/27
美制螺牙NPT
NGB3/8-10-SRB	NGB3/8-10-SRG	NPT3/8	5-10	16.6	16.6-16.9	10	62/62
NGB1/2-12-SRB	NGB1/2-12-SRG	NPT1/2	6-12.5	20.9	20.9-21.3	10	75/65
NGB3/4-18-SRB	NGB3/4-18-SRG	NPT3/4	12.5-18	26.4	26.4-26.6	12	18/19
英制螺牙G
GGB3/8-10-SRB	GGB3/8-10-SRG	G3/8	5-10	16.6	16.6-16.9	10	62/62
GGB1/2-12-SRB	GGB1/2-12-SRG	G1/2	6-12.5	20.9	20.9-21.3	10	75/65
GGB3/4-18-SRB	GGB3/4-18-SRG	G3/4	12.5-18	26.4	26.4-26.6	12	18/19
