螺牙规格:公制螺牙(Metric/EN50262)。

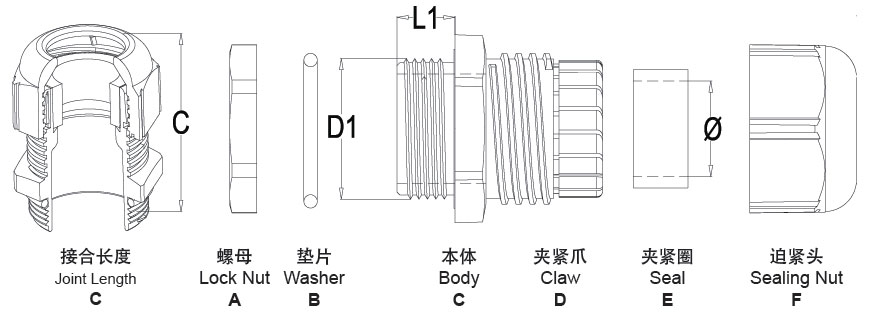

产品材质:A.C.D.F部位均采用环保尼龙66原料制成.B,E耐老化硅橡胶制成
产品认证:UL,CE,ROHS ,REACH。防火等级:UL94V-2。
防护等级:使用防水垫片及夹紧圈旋紧迫紧头,达到IP68(EN60529)。
颜色种类:灰白色RAL7035、黑色RAL9005、浅灰色RAL7001。
使用方法:先将本体穿于机板,螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头固定。
工作温度:静态-40°C至105°C。
标●为欧洲公制螺纹标准
产品规格
灰白色 light grey
黑色 black
浅灰色 silver grey
螺牙规格
Thread
电缆范围
CableRange
螺纹外径
Thread
D1
螺纹长度
Thread Length
L1
接合长度
Joint Length
C
板手
Spanner size
A&F
ST-M12×1.5W
ST-M12×1.5B
ST-M12×1.5G
M12×1.5
3.5-7
12
8
30
15
ST-M16×1.5W
ST-M16×1.5B
ST-M16×1.5G
M16×1.5
4.5-10
16
8
34
19
ST-M18×1.5W
ST-M18×1.5B
ST-M18×1.5G
M18×1.5
6-12
18
8
34
22
ST-M20×1.5W
ST-M20×1.5B
ST-M20×1.5G
M20×1.5
7-13
20
9
37
25
ST-M22×1.5W
ST-M22×1.5B
ST-M22×1.5G
M22×1.5
11-16
22
9
40
27
ST-M24×1.5W
ST-M24×1.5B
ST-M24×1.5G
M24×1.5
9-17
24
10
40
30
ST-M25×1.5W
ST-M25×1.5B
ST-M25×1.5G
M25×1.5
9-17
25
10
40
30
ST-M32×1.5W
ST-M32×1.5B
ST-M32×1.5G
M32×1.5
11-21
32
11
47
36
ST-M40×1.5W
ST-M40×1.5B
ST-M40×1.5G
M40×1.5
19-28
40
11
52
46
ST-M50×2.0W
ST-M50×2.0B
ST-M50×2.0G
M50×2.0
27-35
50
12
62
55
ST-PG7W
ST-PG7B
ST-PG7G
PG7
3.5-7
12.5
8
30
15
ST-PG9W
ST-PG9B
ST-PG9G
PG9
4.5-10
15.2
8
34
19
ST-PG11W
ST-PG11B
ST-PG11G
PG11
6-12
18.6
8
34
22
ST-PG13.5W
ST-PG13.5B
ST-PG13.5G
PG13.5
7-13
20.4
9
37
25
ST-PG16W
ST-PG16B
ST-PG16G
PG16
11-16
22.5
9
40
27
