螺牙规格：公制ISO螺纹（EN60423）

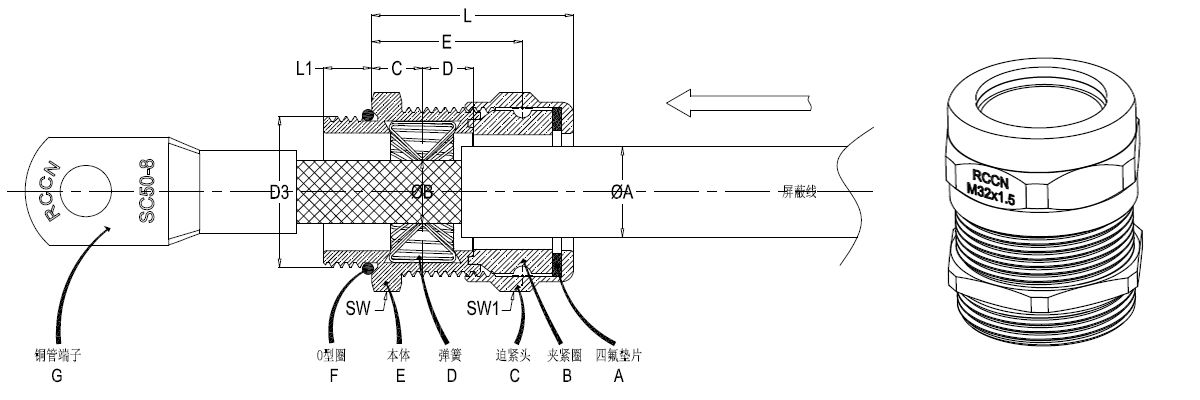

产品材质：C,E部位采用黄铜镀镍制成，D采用不锈钢制成，B,F耐老化硅橡胶制成，A采用四氟乙烯制成
产品认证：CE,EX,ROHS
防护等级：在规定的卡口范围内，并使用防水O型圈及夹紧圈旋紧迫紧头，达到IP68
工作温度：-40°C至150°C。
阻燃等级：94V-0（GB/T 2408-2008）
产品特性：1.采用四氟垫片，减少橡胶面和金属面的摩擦，提高使用年限
2.采用弹簧屏蔽，屏蔽接触面大、安装效率高
3.内部橡胶采用硅胶制成，可满足产品在极寒的天气下正常运作
4.该款产品实现夹紧圈与电缆面接触密封，对电缆损伤小，可有效防止水进入电机或控制器内部
BSM-EMC型金属屏蔽电缆防水接头
规格型号 Item No. | 电缆 外径 ΦA(mm) | 屏蔽有 效范围 ΦB(mm) | 螺纹 规格 D3 | 螺纹 长度 L1 (mm) | 安装参考尺寸 | 本体 扳手位 SW (mm) | 帽扳 手位 SW1 (mm) | 适用 电缆 | 端子最 大宽度 | 建议配套端子 （型号） | |||
L (mm) | C (mm) | D (mm) | E (mm) | ||||||||||
| BSM-M25X1.5NEMC(11-16)/V0 | 11-16 | 11-16 | M25X1.5 | 8 | 34 | 8.4 | 8.4 | 24.4 | 30 | 30 | 35mm² | 17 | SC35-6，SC35-8，HUP35-6，HUP35-8 |
| BSM-M25X1.5NEMC(14-19)/V0 | 14-19 | 13-19 | M25X1.5 | 8 | 34 | 8.4 | 8.4 | 24.4 | 30 | 30 | 50mm² | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M30X2.0NEMC(14-19)/V0 | 14-19 | 13-19 | M30X2.0 | 8 | 34 | 8.4 | 8.4 | 24.4 | 34 | 30 | 50mm² | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M32X1.5NEMC(14-19)/V0 | 14-19 | 13-19 | M32X1.5 | 8 | 34 | 8.4 | 8.4 | 24.4 | 34 | 30 | 50mm² | 19 | SC50-8，SC50-10，SG50-8 |
| BSM-M33X2.0NEMC(14-19)/V0 | 14-19 | 13-19 | M33X2.0 | 8 | 34 | 8.4 | 8.4 | 24.4 | 34 | 30 | 70mm² | 19 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M32X1.5NEMC(17-21)/V0 | 17-21 | 15-21 | M32X1.5 | 8 | 35 | 7.4 | 8.4 | 25 | 34 | 34 | 70mm² | 22 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M33X2.0NEMC(17-21)/V0 | 17-21 | 15-21 | M33X2.0 | 8 | 35 | 7.4 | 8.4 | 25 | 36 | 34 | 70mm² | 22 | SC70-8，SC70-10，SG70-8，SG70-10 |
| BSM-M32X1.5NEMC(17-21)/D23.5/V0 | 17-21 | 17-21 | M32X1.5 | 8 | 35 | 7.4 | 8.4 | 25 | 34 | 34 | 70mm² | 23.5 | SC70-8，SC70-10，HUP70-8（有阻力） |
| BSM-M33X2.0NEMC(17-21)/D23.5/V0 | 17-21 | 17-21 | M33X2.0 | 8 | 35 | 7.4 | 8.4 | 25 | 34 | 34 | 70mm² | 23.5 | SC70-8，SC70-10，HUP70-8（有阻力） |
BSM-EMC-S型金属屏蔽电缆防水接头小型号系列
规格型号 Item No. | 电缆外径 ΦA（mm） | 屏蔽有 效范围 ΦB(mm) | 螺纹 规格 D3 | 螺纹 长度 L1(mm) | 安装参考尺寸 | 本体 扳手位 SW(mm) | 帽扳 手位 SW1(mm) | 适用 电缆 | 端子最 大宽度 | 建议配套端子（型号） | |
| L(mm) | E(mm) | ||||||||||
| BSM-M20x1.5NEMC(11-16)/V0-S | 11-16 | 11-16 | M20X1.5 | 8 | 31.5 | 22.5 | 26 | 26 | 35mm² | 16 | SC25-6，SC25-8 |
| BSM-M22x1.5NEMC(11-16)/V0-S | 11-16 | 11-16 | M22X1.5 | 8 | 31.5 | 22.5 | 26 | 26 | 35mm² | 16.5 | SC35-6，SC35-8 |
| BSM-M25x1.5NEMC(11-16)/V0-S | 11-16 | 11-16 | M25X1.5 | 8 | 31.5 | 22.5 | 28 | 26 | 35mm² | 16.5 | SC35-6，SC35-8 |
