铜管端子 HUPD90
发布时间：2019-03-14 浏览次数：83次 作者：023web
铜管端子 HUPD90
冷压端子,铜管端子,直角端子
产品材质,HUP铜管端子采用优质紫铜制成,导电性良好,,耐久性不易老化.
产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位；配套华展端子钳即可压紧电线,接线美观,
产品颜色:见实物图片
国际认证:欧盟RoHS环保认证,欧洲CE认证.
产品特性:品质优良,压紧后不断裂松开,-40度耐热至150度正常使用.
使用方法:将电线剥开外皮,穿入端子后铜管,使用端子钳压紧即可.
特性:
管端尺寸适于细绞线，标准 VDE60228（如VDE 0295 第 5、6 类）
HUP内孔扩大型，易于插入电缆
不带窥视孔的电缆端子，型号：HUP35D-8/N
Hole for eyes
细绞线截面图
优势：
在受到机械应力时或在强振下连接，同样可以实现最优的稳定性。
维修和维护工作较少。应用领域更为广泛。

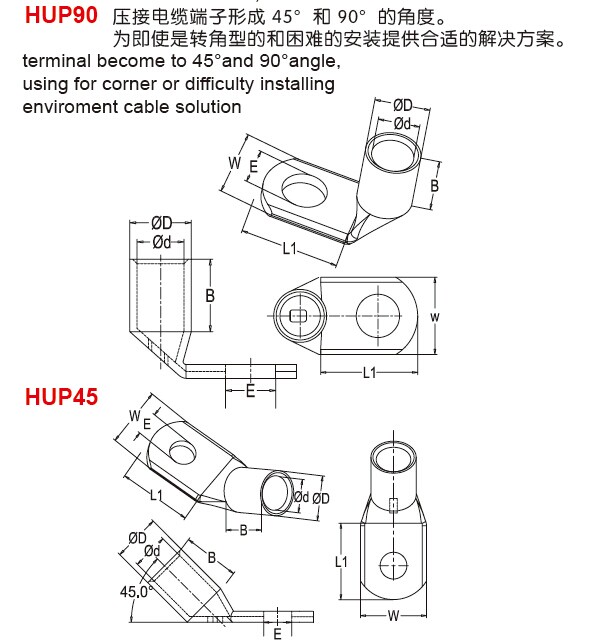

压接电缆端子形成 45°和 90°的角度。
为即使是转角型的和困难的安装提供合适的解决方案。
| 90度-型 号Item No. | E | Dφ | dφ | W | B | L1 |
| HUPD90-10/5 | 5.3 | 8 | 5.5 | 12 | 14 | 13.5 |
| HUPD90-10/6 | 6.5 | 8 | 5.5 | 12 | 14 | 13.5 |
| HUPD90-10/8 | 8.5 | 8 | 5.5 | 16 | 14 | 18.5 |
| HUPD90-10/10 | 10.5 | 8 | 5.5 | 16 | 14 | 22.5 |
| HUPD90-10/12 | 13 | 8 | 5.5 | 19 | 14 | 22.5 |
| HUPD90-16/5 | 5.3 | 9.5 | 6.6 | 13 | 15 | 13.5 |
| HUPD90-16/6 | 6.5 | 9.5 | 6.6 | 13 | 15 | 13.5 |
| HUPD90-16/8 | 8.5 | 9.5 | 6.6 | 16 | 15 | 20 |
| HUPD90-16/10 | 10.5 | 9.5 | 6.6 | 17 | 15 | 24 |
| HUPD90-16/12 | 13 | 9.5 | 6.6 | 19 | 15 | 24 |
| HUPD90-25/5 | 5.3 | 11 | 7.9 | 15 | 17 | 15 |
| HUPD90-25/6 | 6.5 | 11 | 7.9 | 15 | 17 | 15 |
| HUPD90-25/8 | 8.5 | 11 | 7.9 | 17 | 17 | 20 |
| HUPD90-25/10 | 10.5 | 11 | 7.9 | 17 | 17 | 24 |
| HUPD90-25/12 | 13 | 11 | 7.9 | 19 | 17 | 24 |
| HUPD90-35/6 | 6.5 | 12.5 | 9.2 | 17 | 19 | 15 |
| HUPD90-35/8 | 8.5 | 12.5 | 9.2 | 18 | 19 | 20 |
| HUPD90-35/10 | 10.5 | 12.5 | 9.2 | 18 | 19 | 24 |
| HUPD90-35/12 | 13 | 12.5 | 9.2 | 19 | 19 | 24 |
| HUPD90-35/14 | 15 | 12.5 | 9.2 | 21 | 19 | 24 |
| HUPD90-50/6 | 6.5 | 15 | 11 | 21 | 21 | 20 |
| HUPD90-50/8 | 8.5 | 15 | 11 | 21 | 21 | 20 |
| HUPD90-50/10 | 10.5 | 15 | 11 | 21 | 21 | 24 |
| HUPD90-50/12 | 13 | 15 | 11 | 21 | 21 | 26 |
| HUPD90-50/14 | 15 | 15 | 11 | 23 | 21 | 26 |
| HUPD90-50/16 | 17 | 15 | 11 | 28 | 21 | 26 |
| HUPD90-70/8 | 8.5 | 17 | 13 | 25 | 25 | 20 |
| HUPD90-70/10 | 10.5 | 17 | 13 | 25 | 25 | 24 |
| HUPD90-70/12 | 13 | 17 | 13 | 25 | 25 | 26 |
| HUPD90-70/14 | 15 | 17 | 13 | 25 | 25 | 26 |
| HUPD90-70/16 | 17 | 17 | 13 | 25 | 25 | 26 |
| HUPD90-95/8 | 8.5 | 19 | 14.5 | 28 | 26 | 24 |
| HUPD90-95/10 | 10.5 | 19 | 14.5 | 28 | 26 | 24 |
| HUPD90-95/12 | 13 | 19 | 14.5 | 28 | 26 | 26 |
| HUPD90-95/14 | 15 | 19 | 14.5 | 28 | 26 | 26 |
| HUPD90-95/16 | 17 | 19 | 14.5 | 28 | 26 | 26 |
| HUPD90-120/8 | 8.5 | 21 | 16.2 | 30 | 30 | 28 |
| HUPD90-120/10 | 10.5 | 21 | 16.2 | 30 | 30 | 28 |
| HUPD90-120/12 | 13 | 21 | 16.2 | 30 | 30 | 30 |
| HUPD90-120/14 | 15 | 21 | 16.2 | 30 | 30 | 30 |
| HUPD90-120/16 | 17 | 21 | 16.2 | 30 | 30 | 30 |
| HUPD90-120/20 | 21 | 21 | 16.2 | 36 | 30 | 30 |
| HUPD90-150/8 | 8.5 | 23 | 18 | 34 | 32 | 31 |
| HUPD90-150/10 | 10.5 | 23 | 18 | 34 | 32 | 31 |
| HUPD90-150/12 | 13 | 23 | 18 | 34 | 32 | 34 |
| HUPD90-150/14 | 15 | 23 | 18 | 34 | 32 | 37 |
| HUPD90-150/16 | 17 | 23 | 18 | 34 | 32 | 37 |
| HUPD90-150/20 | 21 | 23 | 18 | 40 | 32 | 37 |
| HUPD90-185/10 | 10.5 | 26 | 20.6 | 39 | 35 | 40 |
| HUPD90-185/12 | 13 | 26 | 20.6 | 39 | 35 | 40 |
| HUPD90-185/14 | 15 | 26 | 20.6 | 39 | 35 | 40 |
| HUPD90-185/16 | 17 | 26 | 20.6 | 39 | 35 | 40 |
| HUPD90-185/20 | 21 | 26 | 20.6 | 39 | 35 | 40 |
| HUPD90-240/10 | 10.5 | 28 | 23.1 | 41 | 44 | 33 |
| HUPD90-240/12 | 13 | 28 | 23.1 | 41 | 44 | 33 |
| HUPD90-240/14 | 15 | 28 | 23.1 | 41 | 44 | 39 |
| HUPD90-240/16 | 17 | 28 | 23.1 | 41 | 44 | 39 |
| HUPD90-240/20 | 21 | 28 | 23.1 | 41 | 44 | 39 |
| HUPD90-300/12 | 13 | 32 | 26.1 | 47 | 44 | 41 |
| HUPD90-300/14 | 15 | 32 | 26.1 | 47 | 44 | 41 |
| HUPD90-300/16 | 17 | 32 | 26.1 | 47 | 44 | 41 |
| HUPD90-300/20 | 21 | 32 | 26.1 | 47 | 44 | 41 |
