快速软管防水接头 FN
发布时间：2019-03-14 浏览次数：80次 作者：023web
快速软管防水接头 FN
软管接头,快速接头
产品材质:采用通过尼龙66(NYLON66,UL94V-2)原料制成。
颜色种类:灰色、黑色。

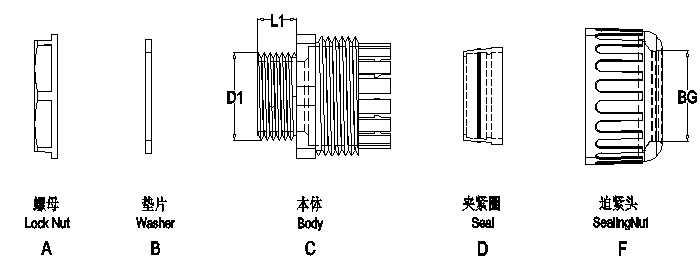

产品用法: 1.先将本体套入机板，螺母固定。
2.将软管插入浪管夹，夹紧套旋转迫紧即可
型号
Item No . | 螺纹规格
Thread | 对应
软管型号
BG
| 对应
软管外径
BG
| 螺纹外径
Thread
O.D.
D1 | 机板开孔
Panel
Mounting
Hole | 螺纹长度
Thread
Length
L1 | 包装
pcs |
| 灰色/Gray> | 黑色/Black> |
| NPT(不含 防水圈) |
| FN1703-18G | FN1703-18B | NPT3/8 | BG-15 | 18.5 | 16.6 | 16.7-16.9 | 10 | 50 |
| FN2103-18G | FN2103-18B | NPT1/2 | BG-15 | 18.5 | 20.9 | 21-21.2 | 10 | 50 |
| FN2104-21G | FN2104-21B | NPT1/2 | BG-17 | 21.2 | 20.9 | 21-21.2 | 12 | 50 |
| FN2606-26G | FN2606-26B | NPT3/4 | BG-20 | 25.0 | 26.4 | 26.5-26.8 | 12 | 50 |
| FN2806-28G | FN2806-28B | NPT3/4 | BG-23 | 25.0 | 26.4 | 26.5-26.8 | 12 | 50 |
| NPT防水型（含D防水圈） |
| FN1-1703-18G | FN1-1703-18B | NPT3/8 | BG-15 | 18.5 | 16.6 | 16.7-16.9 | 10 | 50 |
| FN1-2103-18G | FN1-2103-18B | NPT1/2 | BG-15 | 18.5 | 20.9 | 21-21.2 | 10 | 50 |
| FN1-2104-21G | FN1-2104-21B | NPT1/2 | BG-17 | 21.2 | 20.9 | 21-21.2 | 12 | 50 |
| FN1-2606-26G | FN1-2606-26B | NPT3/4 | BG-20 | 25.0 | 26.4 | 26.5-26.8 | 12 | 50 |
| FN1-2806-28G | FN1-2806-28B | NPT3/4 | BG-23 | 25.0 | 26.4 | 26.5-26.8 | 12 | 50 |
