MC/PGC型 电缆接头
发布时间：2019-03-14 浏览次数：94次 作者：023web
MC/PGC型 电缆接头
电缆接头,电缆防水格兰头
螺牙规格:公制螺牙/德制螺牙。

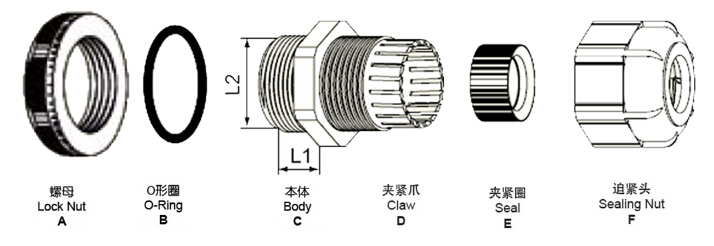

产品材质:A.C.D.F部位均采用环保尼龙66原料制成.B耐老化硅橡胶制成.E采用 耐油丁腈橡胶制成。
产品认证:欧洲CE 欧洲环保SGS,REACH。
防火等级:UL94V-2。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。
颜色种类:灰白色、黑色。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
工作温度:静态-40°C至85°C。
产品特性:夹紧爪与夹紧圈一体成型之设计,配合迫紧头装配省时便利,夹紧电缆范围大,抗拉力强,可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂。应用于电缆出线端的固定保护及密封防尘水。
M-C 型
| 型号 Item No | 螺纹规格 | 适用电缆 | 螺纹外径 | 螺纹长度 | 扳手直径 | 数量/袋 |
| Thread | Cable Range | Thread O .D . | Thread Length | Spanner Size | Qty/bag |
| P/N | Size | （mm） | L2（mm） | （mm） | A&E （mm） |
| MC12-06W | MC12-06B | M12×1.5 | 4-6.5 | 12 | 9 | 17/16 | 100 |
| MC16-08W | MC16-08B | M16×1.5 | 4.5-8.5 | 16 | 9 | 22/19 |
| MC20-12W | MC20-12B | M20×1.5 | 6-11 | 20 | 10 | 27/24 |
| MC25-18W | MC25-18B | M25×1.5 | 13-18 | 25 | 12 | 33/33 |
| MC32-21W | MC32-21B | M32×1.5 | 16-21 | 32 | 12 | 38/36 | 50 |
| MC40-32W | MC40-32B | M40×1.5 | 20-27 | 40 | 15 | 51/46 | 20 |
| MC50-38W | MC50-38B | M50×1.5 | 30-38 | 50 | 18 | 61/60 |
| MC63-44W | MC63-44B | M63×1.5 | 37-44 | 63 | 18 | 71/68 |
PG-C 型
| 型号 Item No | 螺纹规格 | 适用电缆 | 螺纹外径 | 螺纹长度 | 扳手直径 | 数量/袋 |
| Thread | Cable Range | Thread O .D . | Thread Length | Spanner Size | Qty/bag |
| P/N | Size | （mm） | L2（mm） | （mm） | A&E （mm） |
| PGC7-06W | PGC7-06B | PG7 | 4-6.5 | 12.5 | 9 | 19/16 | 100 |
| PGC9-08W | PGC9-08B | PG9 | 4.5-8.5 | 15.2 | 9 | 22/19 | 100 |
| PGC11-10W | PGC11-10B | PG11 | 5-10 | 18.6 | 9 | 24/22 | 100 |
| PGC13.5-11W | PGC13.5-11B | PG13.5 | 6-11 | 20.4 | 10 | 26/24 | 100 |
| PGC16-13W | PGC16-13B | PG16 | 8-13 | 22.5 | 10 | 30/27 | 100 |
| PGC21-18W | PGC21-18B | PG21 | 13-18 | 28.3 | 12 | 36/33 | 100 |
| PGC29-25W | PGC29-25B | PG29 | 18-25 | 37 | 12 | 46/42 | 50 |
| PGC36-32W | PGC36-32B | PG36 | 23-32 | 47 | 15 | 56/52 | 20 |
| PGC42-38W | PGC42-38B | PG42 | 30-38 | 54 | 18 | 65/60 | 20 |
| PGC48-44W | PGC48-44B | PG48 | 37-44 | 59.3 | 18 | 69/68 | 20 |
